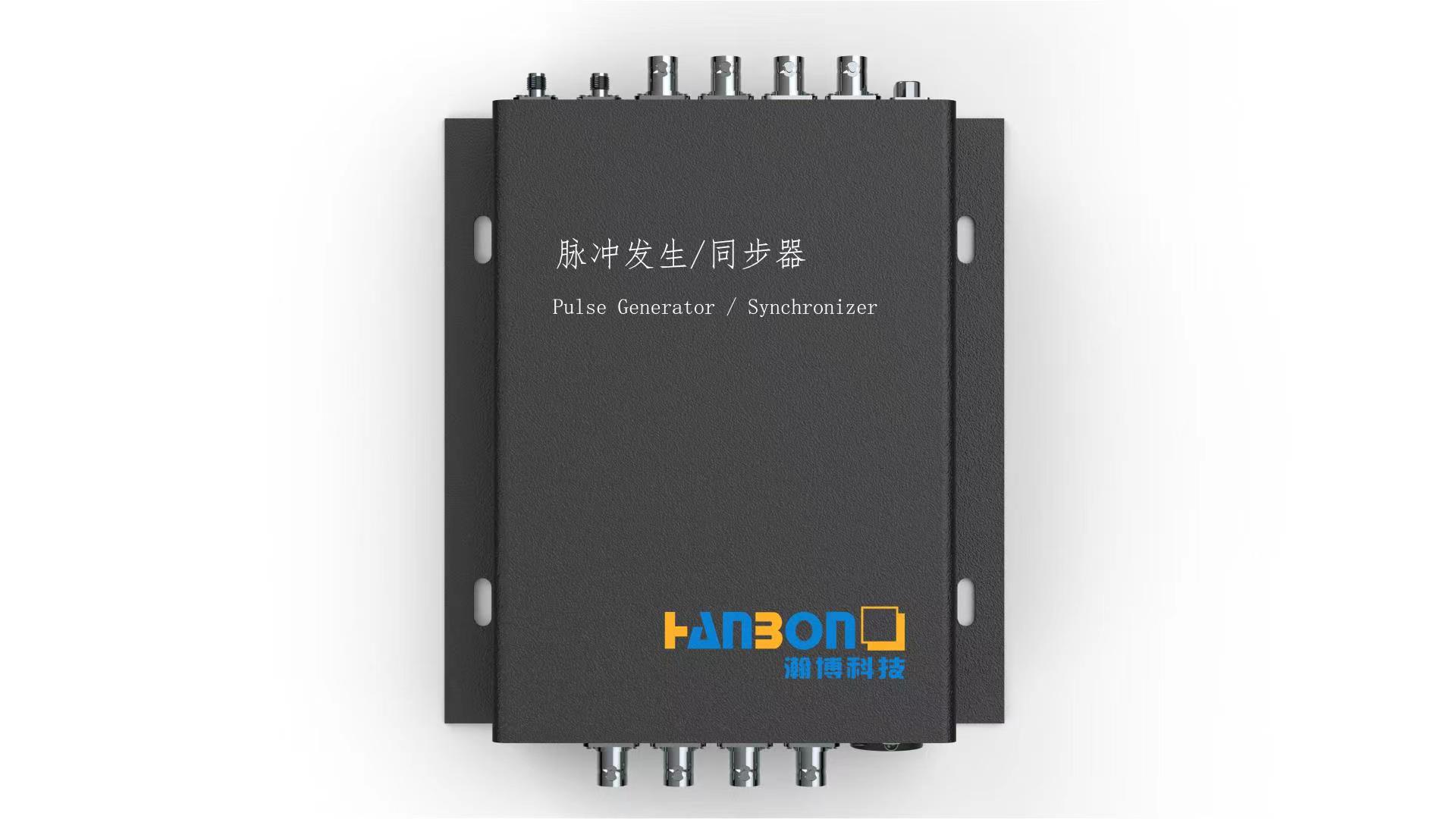

脉冲发生/同步器
脉冲发生/同步器
脉冲发生/同步器(PGS: Pulse Generator/Synchronizer)是一款高精度、高稳定性的脉冲信号发生/同步设备。可以在矢网未配备脉冲选件时进行宽带脉冲测试。支持内源和外源两种工作模式，支持射频调制，可满足多种脉冲测试需求。
应用：
脉冲测试，替代矢网宽带脉冲选件。
设备参数表
调制脉冲输出接口 | 电平 | 5V TTL |
隔离 | 否 | |
脉宽分辨率 | 10ns | |
最小脉宽 | 100ns | |
最大周期 | 40s | |
输出驱动能力 | 5V/50mA | |
调制脉冲输入接口 | 电平 | 5V TTL |
隔离 | 否 | |
可识别最小脉宽 | 10ns | |
触发输出接口 | 电平 | 5V TTL |
隔离 | 是 | |
脉冲宽度 | 可设(10ns-10ms) | |
脉宽分辨率 | 10ns | |
延迟触发 | 支持，655us(Max) | |
输出驱动能力 | 5V/10mA | |
触发输入接口 | 电平 | 5V TTL |
隔离 | 是 | |
可识别最小脉宽 | 10ns | |
射频输入/输出接口 | 频率范围 | 1-40GHz |
调制延时 | 50ns(Max) | |
插损 | ≤6dB(Max) | |
开关隔离度 | ≥55dB(min) | |
输入输出驻波 | ≤2.2 | |
最大输入功率 | ≥+20dBm(CW) | |
网络通信 | 1000Mbps | |
环境温度 | 使用温度为-25℃～65℃； | |
保存温度为-25℃～85℃ | ||
湿度 | 80%RH,以下，无结露 | |
尺寸与重量 | 外形22CM*14CM*5CM 重量 1Kg | |
