DBF天线测试系统

应用场景：DBF天线测试

解决方案：使用瀚博科技自主研发的DBF测量软、硬件平台进行DBF天线的配置和测量

优势特点：

软件对于DBF 的支持采用插件式设计，方便针对客户进行DBF 测试功能的定制性开发；

支持DBF天线自动通道校准和口面场诊断；

支持DBF 自发自收、DBF 发射矢网接收和矢网发射DBF 接收三种测试方式，方便客户对DBF 天线进行全方位的性能评估。

对于DBF发射矢网接收和矢网发射DBF 接收两种模式，可以同时实现波位和频率的同步，提高测试效率。

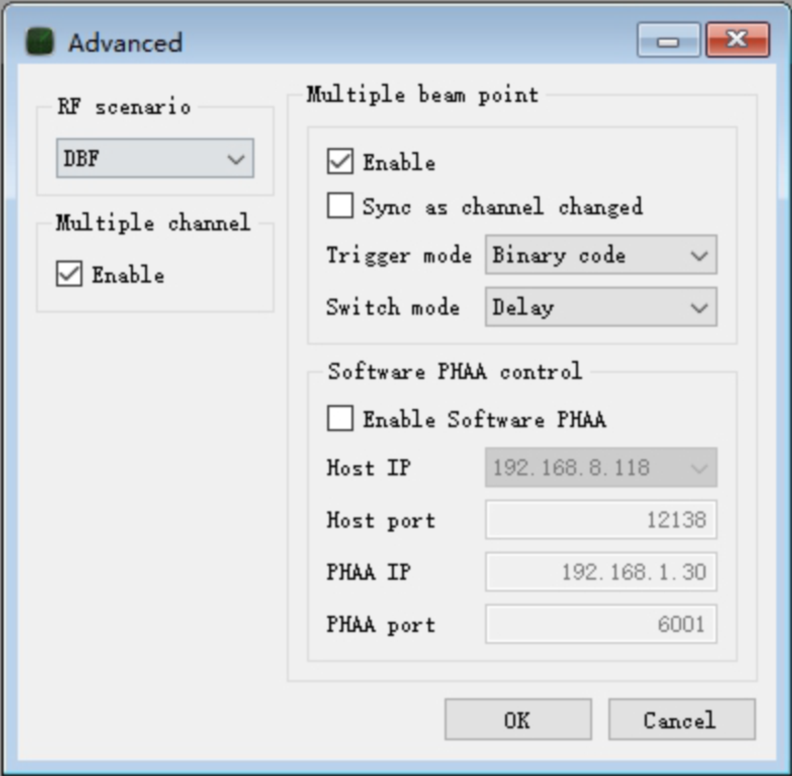

波控接口：

预留24 路可编程IO用于波位切换，支持二进制编码和脉冲序列两种波位切换模式。

在二进制编码模式下支持无序测试，客户可选择部分频率、波位和通道进行测试。



DBF 天线测试系统

测试频段：1~300GHz

并行式波控接口：支持（ 24 bit ）

脉冲式波控接口：支持（ 7 路，单端/差分）

自动通道校准：支持

DBF 自发自收模式：支持

DBF 发射矢网接收模式：支持

矢网发射DBF 接收模式：支持

DBF 接收传输协议：UDP 、TCP 等协议均支持
