扩频设备

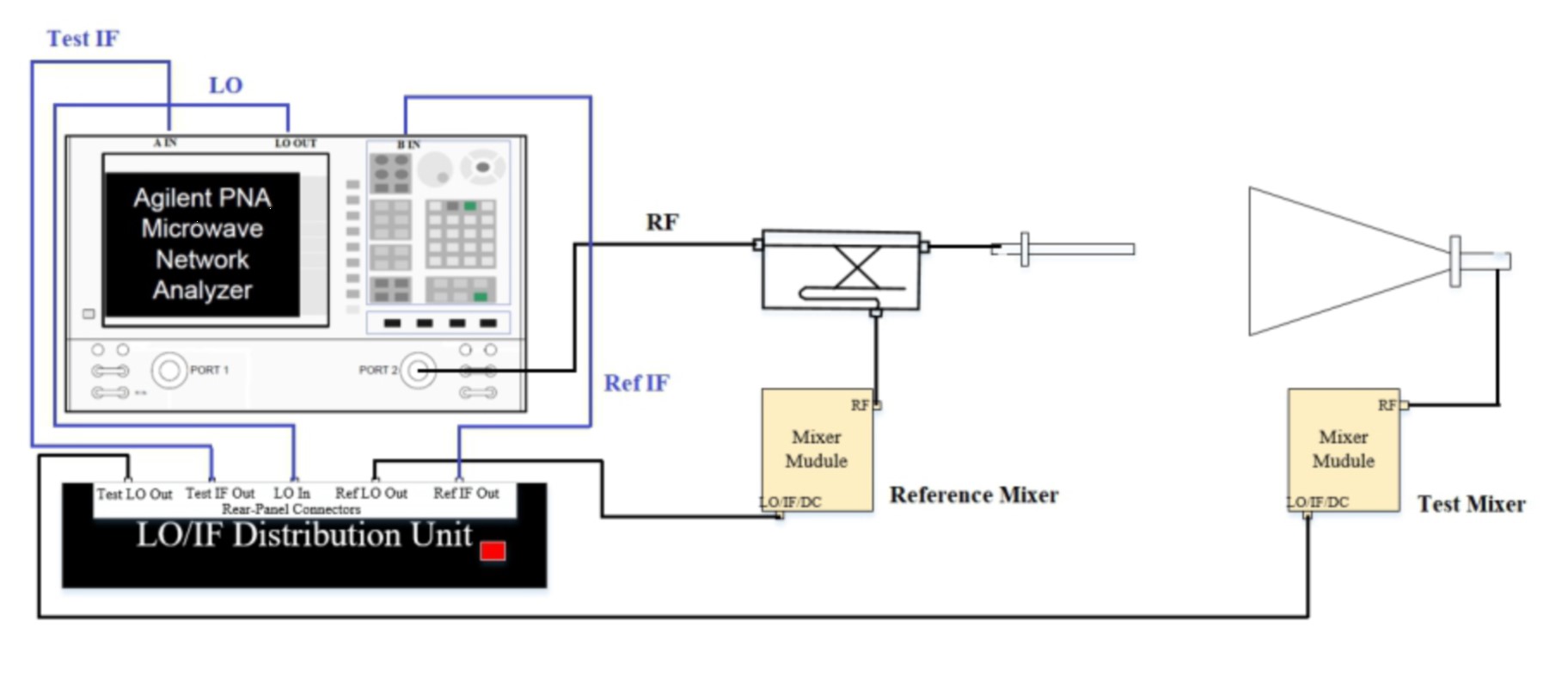

应用场景：天线与矢网远距离连接，或测试频率较高，导致系统动态范围不足。

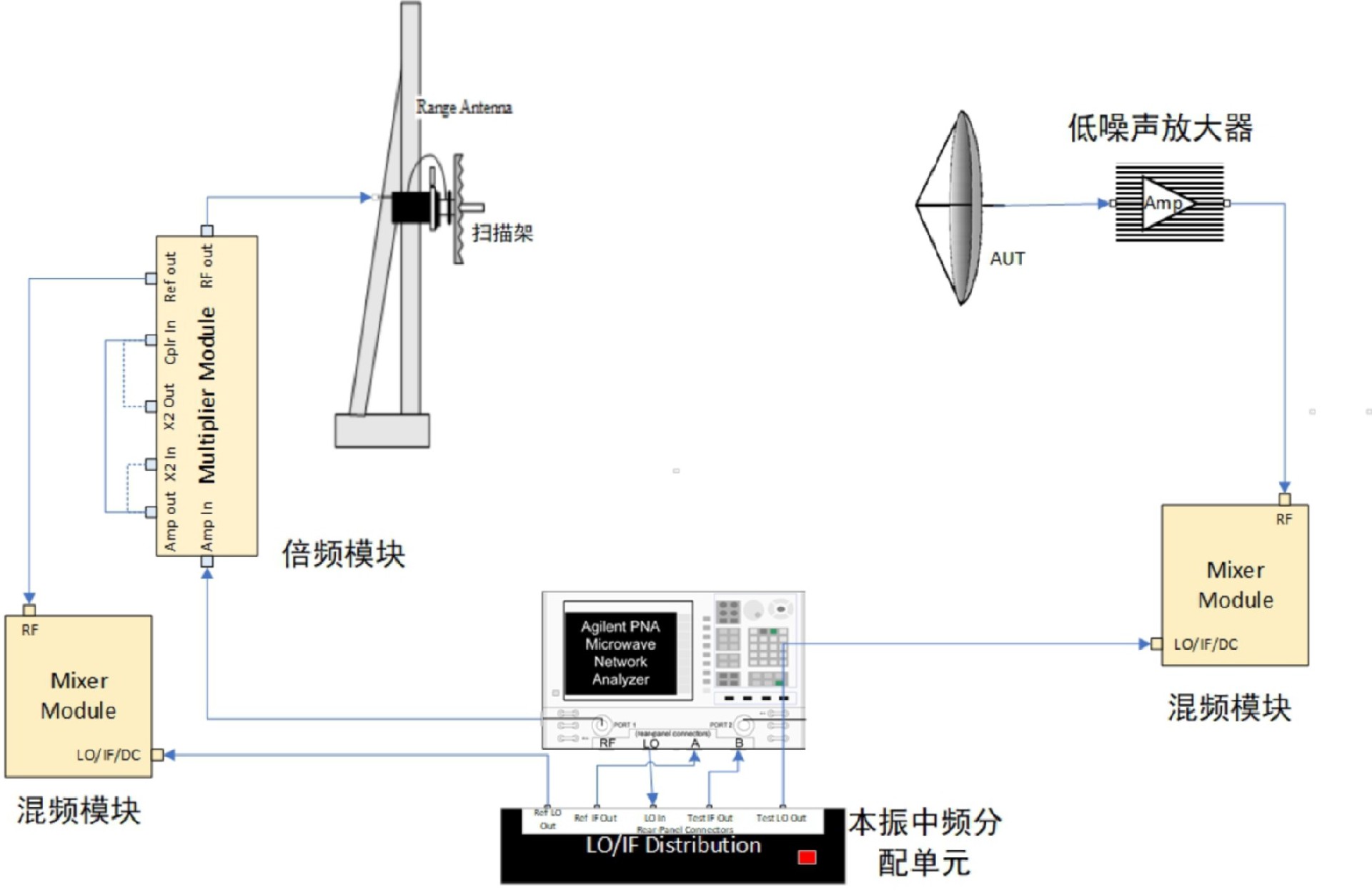

解决方案：使用瀚博科技自主研发的扩频设备可满足测试需求，包含本振中频分配单元和混频、倍频模块。

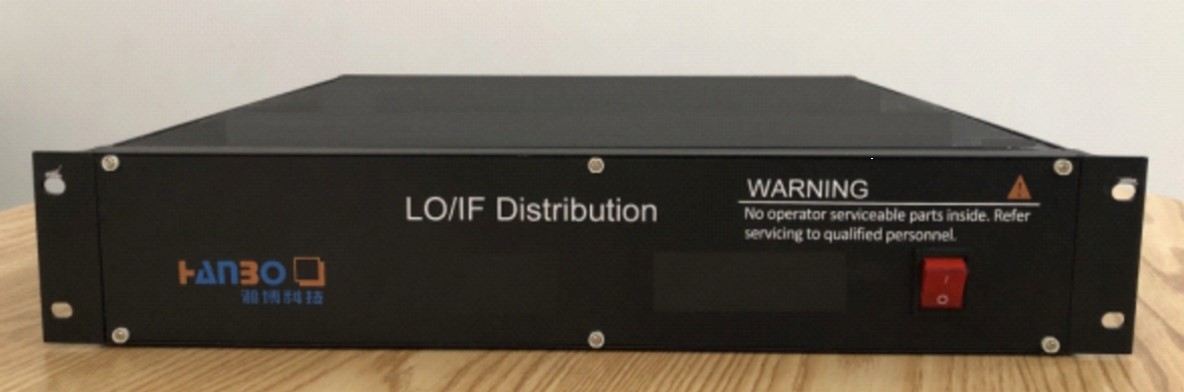

1、本振中频分配单元

优势特点：最高可驱动500GHz 扩频模块，输出功率最高可达20dBm ，支持长远距离传输信号，兼容性好，可驱动主流扩 频模块，性价比高。

支持仪表：是德科技、罗德施瓦茨、安立、41所等。

2、本振中频分配单元



LO/IF 分配单元性能指标

射频频率范围：1 ~ 500 GHz ( 取决于混频模式)

中频频率范围：6~22 MHz

本振频率范围：1.005~20.02 GHz

本振输入功率：+5 dBm

本振输出功率：20dBm

3、混频模块

设计特点：混频器可放置于被测天线旁，50GHz 以上可将倍频和参考混频合并设计。



                      混频模块HB-Mixer-1467

基波混频：14~20 GHz

三次谐波混频：20~40GHz

五次谐波混频： 40~67GHz

4、混频模块

设计特点：输出功率高，用户可通过外部的金属按钮开关控制每个倍频器的电源。外部接口等间距设置，使用一种规格跳线链接即可。

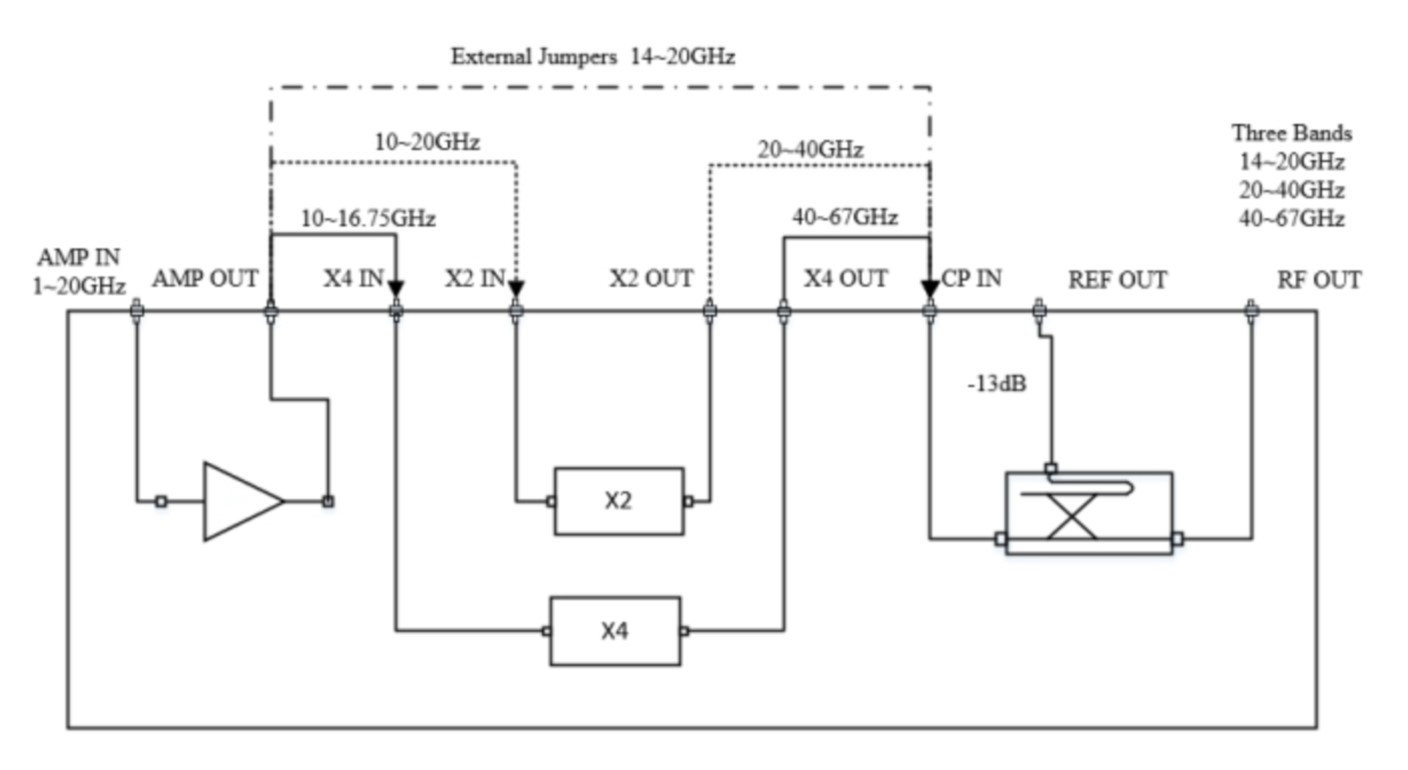

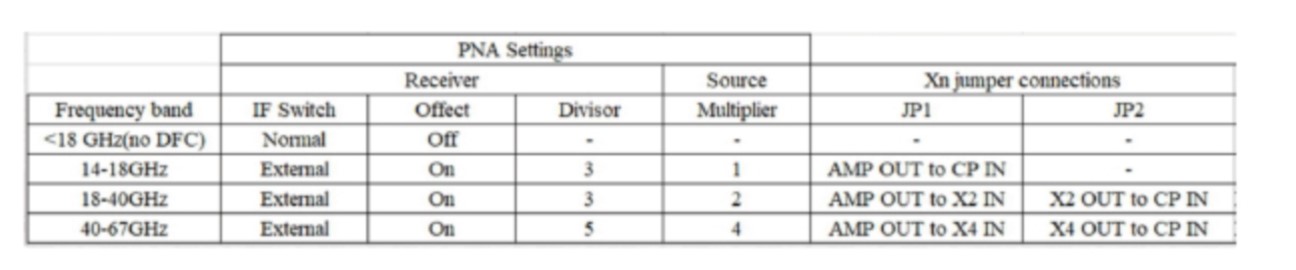

                                    HB-Multiplier-1467-A 模块

频率范围：14 ~67 GHz

输入率范围（ AMP IN ）：-25dBm to +12 dBm

14~20GHz 输出功率thru (RF Out)：+12 dBm minimum ，+15 dBm typical

20~40GHz 输出功率thru (RF Out) ：+12 dBm minimum ，+17 dBm typical

40~67GHz 输出功率thru (RF Out) ：+12 dBm minimum ，+14 dBm typical

14~67GHz 输出功率coupled(REF Out) -：10dBm ~ +0 dBm

20~40 GHz 频谱纯度：基波抑制 (F out / 2 )：

-17 dBc maximum, < -30 dBc typical

谐波( 3 ×Fout / 2 and 2 ×Fout )：

-10 dBc maximum, < -25 dBc typical

40~67 GHz 频谱纯度基波：抑制(Fout / 4)：

< -30 dBc typical

谐波(3 ×Fout / 2 and Fout / 2) ：

< -30 dBc typica
